Máquina de broca canhão de buraco profundo ZSK2104×1500mm
Página inicial » Produtos » Série de broca canhão » Máquina de broca canhão de buraco profundo ZSK2104×1500mm

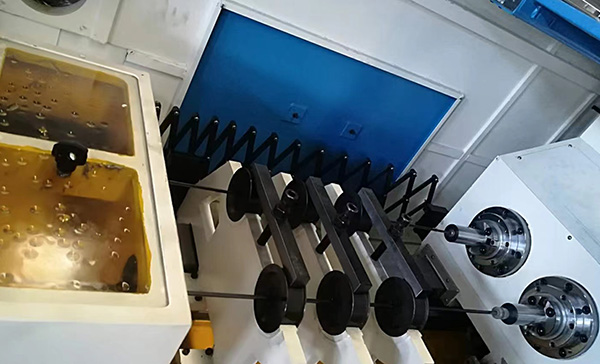

Máquina de broca canhão de buraco profundo ZSK2104×1500mm

Máquina de broca canhão de buraco profundo

A máquina de broca canhão de buraco profundo ZSK2104×1500mm pode ser usada em processamento de buraco profundo de muitos materiais, o diâmetro de perfuração e a profundidade estão de acordo com os requisitos do cliente.

Faixa de diâmetro de buraco: 3mm -30mm

Max.depth do diâmetro do orifício 1500mm

Sistema de controle numérico: GSK(China) ou semi-automático

Protecção completa, radiador de óleo, transportadora automática de remoção de lascas, sistema automático de lubrificação.

Parâmetro principal da máquina

Especificação

Parâmetros

Obs.

Faixa de trabalho

Diâmetro de buraco

Φ3~Φ30mm

Profundidade máxima

1500mm

Eixo Z

Velocidade de movimento rápido

3000mm/min

Velocidade de alimentação

5~500mm/min

Stepless

Torque do motor de alimentador

7Nm

Faixa de velocidade de rotação da caixa barra de perfuração

400~5000r/min

Stepless

Potência de eixo motorizado de caixa de broca

5.5kW

Motor de freqüência variável

Potência de motor

24kW

Desenhar rácio de furo de perfuração

100

Tamanho da tabela de funcionamento

400×2000

Altura do centro do eixo para a cama

300mm

Controle numérico

GSK

Sistema de refrigeração

Faixa de pressão de arrefecimento

0~8MPa

Ajustável

Fluxo de sistema de arrefecimento

63L/min

Ajustável

Precisão de filtração

40μm

Procedimento de processamento da peça

1. Fixe a peça de trabalho sobre as ferramentas de aperto.

2. Inicie o sistema para controlar o sistema de manga de guia de enquadramento de guia.

3. Inicie o sistema de refrigeração de grupo de bomba de alta pressão.

4. Inicie a caixa de haste de perfuração, conduza a broca rotativa.

5. O sistema de alimentação de eixo Z conduz a alimentação de broca.

6. Após a perfuração na posição configurada, volte a broca, desligue o refrigeração, solte a manga de guia selada.

2~6 etapas são controladas por controle numérico

Fixe a peça de trabalho sobre as ferramentas de aperto

Cama

Caixa de haste de perfuração

Sistema de alimentação (Eixo Z)

Sistema de refrigeração

Controlador de temperature de óleo

Auto chips removal device

Sistema de lubrificação central

Sistema de controle pneumático

Sistema de enquadramento de guia

Sistema de suporte de haste de perfuração

Sistema de controle numérico

Acessórios consumíveis

Papel de filtro de tanque de óleo

Válvula de alívio
