Máquina grande de broca canhão de três coordenadas

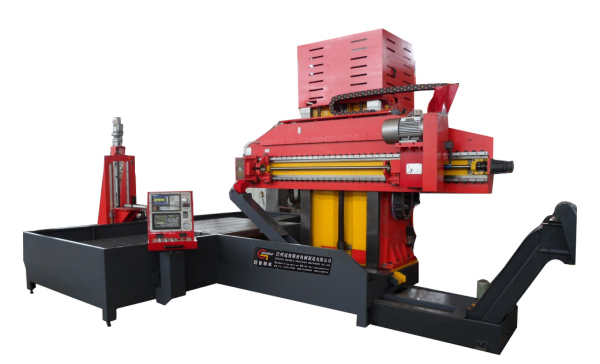

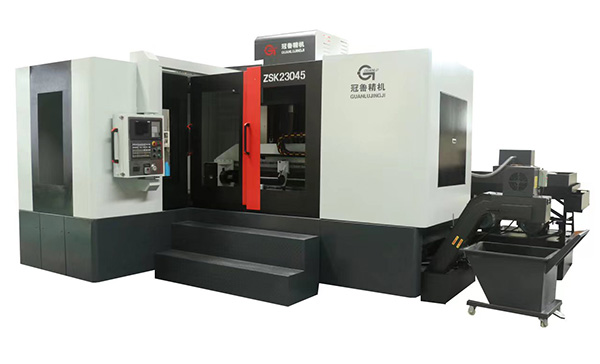

A máquina grande de broca canhão de três coordenadas ZKB2103 é utilizada para a perfuração e corte de processamento de buraco profundo de única coordenada, duas coordenadas e três coordenadas, é adequda para peça quadrada, peça de forma especial, peça redonda com vários buracos. Os buracos de mesmo diâmetro podem montados e fixados numa vez, de alta eficiência e fácil operação, a bancada desta série de três coordenadas pode carregar até 12T, a viagem de cima para baixo é 1000mm.

O método de broca canhão (remoção para fora de lascas) pode ser trabalhado em paça de sistema de coordenadas.

Diâmetro de buraco: φ4mm~φ20mm

Profundidade de perfuração de buraco: 1000mm

Sistema de controle numérico: FANUC 0i MATE or GSK

A máquina de buraco profundo (máquina de broca canhão) ZKB2103 é utilizada para o processamento de buraco prodfundo de duas coordenadas ou três coordenadas, de alta eficiência, de alta precisão e alta automação. Por isso, é também chamada de máquina prefuração de buraco profundo de três coordenadas.

Esta máquina adota método de remoção de lasca para fora (método de broca canhão), esta máquina de buraco profundo da nossa empresa, adota perfuração de método de remoção de lascas para fora(método de broca canhão), através uma vez de perfuração contínua, pode obter a qualidade que precisa de processamento de perfuração, expasão e fresagem. A precisção de perfuração pode atingir: IT7-IT10, rugosidade até Ra3.2-Ra0.04 um, retidão de centro é inferior a 0.05mm /10.

1. Fixe a peça sobre a bancada.

2. Inicie o sistema para controlar o sistema de manga de guia de enquadramento de guia.

3. Inicie o sistema de refrigeração de grupo de bomba de alta pressão.

4. Inicie a caixa de haste de perfuração, conduza a broca rotativa.

5. O sistema de alimentação de eixo Z conduz a alimentação de broca.

6. Após a perfuração na posição configurada, volte a broca, desligue o refrigeração, solte a manga de guia selada.

7. Eixo X, Y se movem para a próxima posição de perfuração, repita etapas 2-7.

2~7 etapas são controladas por controle numérico

Cama

Caixa de haste de perfuração

Sistema de alimentação (Eixo Z)

Sistema de refrigeração

Controlador de temperature de óleo

Dispositivo de remoção automática de lascas

Elevador (Eixo Y) e bancada T

Sistema de lubrificação central

Sistema de controle pneumático

Sistema de enquadramento de guia

Sistema de suporte de haste de perfuração

Sistema de controle numérico

Papel de filtro de tanque de óleo

Válvula de alívio
