Máquina de broca canhão de buraco profundo de quatro eixos ZSK2103x4x500mm

Página inicial » Produtos » Série de broca canhão » Máquina de broca canhão de buraco profundo de quatro eixos ZSK2103x4x500mm

Enviar mensagem

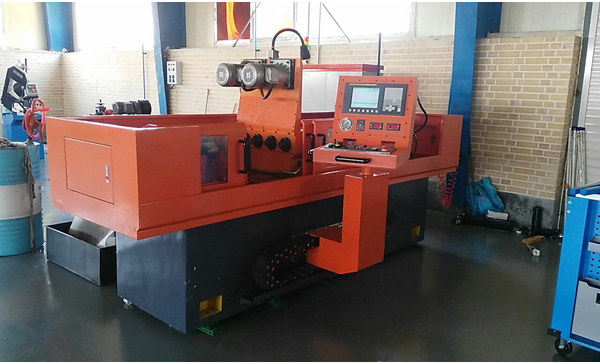

Máquina de broca canhão de buraco profundo de quatro eixos ZSK2103x4x500mm

Máquina de broca canhão de buraco profundo de quatro eixos

A máquina de broca canhão de buraco profundo de quatro eixos ZSK2103x4x500mm adota método de processamento de broca canhão, com brocas rotativas e alimentação stepless. Está de estrutura de quatro eixos, pode perfurar quatro peças ao mesmo tempo.

Details of the machine

CNC SYSTEM: GSK (China) or semi auto.

Diâmetro de buraco: Φ3mm~Φ10mm

Profundidade de perfuração de buraco: ≤ 500mm

Parâmetro principal da máquina

Especificação			Parâmetro		Obs.
Faixa de trabalho	Diâmetro de buraco		Φ3~Φ10mm
	Profundidade máxima		500mm
	Quantidade de eixo		4pcs
	Distância entre eixos		140mm		De acordo com as necessidades do cliente
	Diâmetro externo de peça		≤ 100mm		Dependendo de distância entre eixos
Caracterísiticas de máquina	Caixa de broca	Velocidade	300~5000r/min		stepless
		Potência de motor	4kW×2		Motor de frequência variável
	Eixo Z	Velocidade de alimentação	0~500mm/min		stepless
		Velocidade rápida de alimentação	3000mm/min
	Bancada T		400mm×600mm
	Altura de centro da ferramenta a bancada		240mm
	Potência total		20kW
	Relação comprimento/diâmetro		100
CNC	GSK(China)
Sistema de refrigeração	Faixa de pressão de arrefecimento			1~10MPa		ajustável
	Fluxo de sistema de arrefecimento			120L/min		ajustável
	Precisão de filtração			40μm

Procedimento de processamento da peça

1. Fixe a peça de trabalho sobre as ferramentas de aperto

2. Inicie o sistema para controlar o sistema de manga de guia de enquadramento de guia.

3. Inicie o sistema de refrigeração de grupo de bomba de alta pressão.

4. Inicie a caixa de haste de perfuração, conduza a broca rotativa.

5. O sistema de alimentação de eixo Z conduz a alimentação de broca.

6. Após a perfuração na posição configurada, volte a broca, desligue o refrigeração, solte a manga de guia selada.

2~6 etapas são controladas por controle numérico

Fixe a peça de trabalho sobre as ferramentas de aperto

Cama

Caixa de haste de perfuração

Sistema de alimentação (Eixo Z)

Sistema de refrigeração

Controlador de temperature de óleo

Auto chips removal device

Sistema de lubrificação central

Sistema de controle pneumático

Sistema de enquadramento de guia

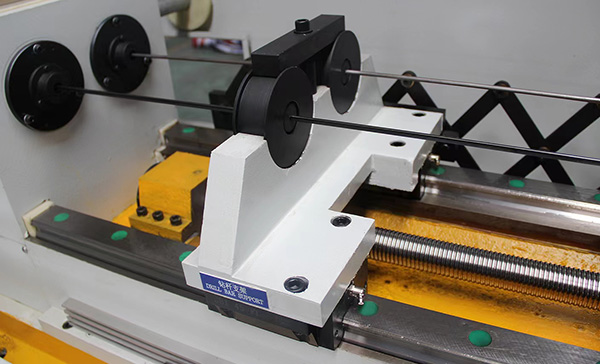

Sistema de suporte de haste de perfuração

Sistema de controle numérico

Acessórios consumíveis

Papel de filtro de tanque de óleo

Válvula de alívio
