Máquina de broca canhão de buraco profundo

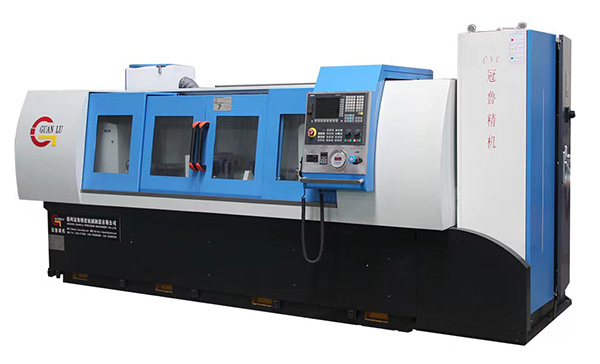

A máquina de buraco profundo ZSK2103AX300mm (máquina de broca canhão) pode ser usada em processamento de buraco profundo de muitos materiais, o diâmetro de perfuração e a profundidade estão de acordo com os requisitos do cliente.

Faixa de diâmetro de buraco: 3mm -30mm

Profundidade de perfuração de buraco 300mm

Sistema de controle numérico: GSK(China) ou semi-automático

Protecção completa, radiador de óleo, transportadora automática de remoção de lascas, sistema automático de lubrificação.

1. Fixe a peça de trabalho sobre as ferramentas de aperto.

2. Inicie o sistema para controlar o sistema de manga de guia de enquadramento de guia.

3. Inicie o sistema de refrigeração de grupo de bomba de alta pressão.

4. Inicie a caixa de haste de perfuração, conduza a broca rotativa.

5. O sistema de alimentação de eixo Z conduz a alimentação de broca.

6. Após a perfuração na posição configurada, volte a broca, desligue o refrigeração, solte a manga de guia selada.

2~6 etapas são controladas por controle numérico

Cama

Caixa de haste de perfuração

Sistema de alimentação (Eixo Z)

Sistema de refrigeração

Controlador de temperature de óleo

Auto chips removal device

Sistema de lubrificação central

Sistema de controle pneumático

Sistema de enquadramento de guia

Sistema de suporte de haste de perfuração

Sistema de controle numérico

Papel de filtro de tanque de óleo

Válvula de alívio
